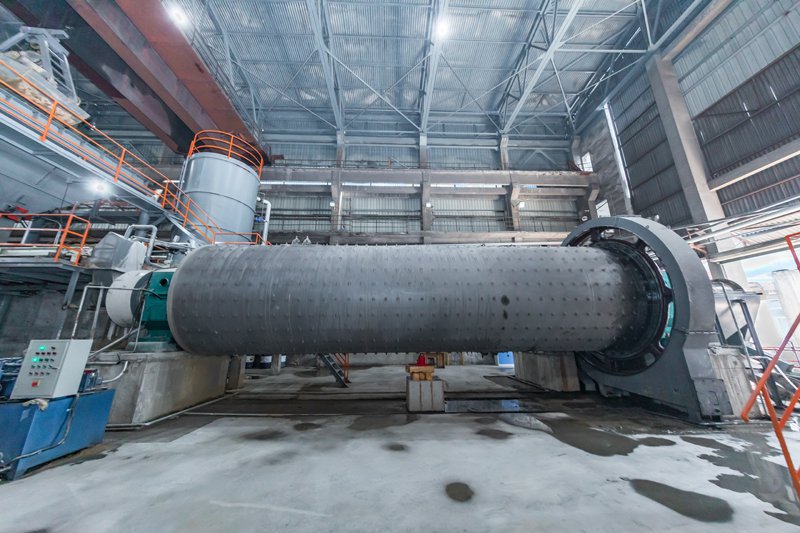

Bilyalı değirmen (Ball Mill), malzemeleri daha ince tane boyutlarına küçültmek için kullanılan, döner silindir prensibi ile çalışan bir öğütme makinesidir. Bilyalı değirmenler genellikle madencilik ve mineral işleme gibi çeşitli endüstrilerdeki öğütme işlemlerinde yaygın olarak kullanılan ekipmanlardan biridir. Silindir içerisinde bulunan öğütücü bilyalar, malzemeyle birlikte hareket ederek darbe ve sürtünme etkisi oluştururur ve malzeme parçalanarak istenilen tane boyutuna kadar küçültülür.

Otomatik Kontrol Özellikleri

Gazbetonun en iyi standartlarda harcın yapılmasında buluşacak silis kumu ve kuvarsit, alçı, kireç, çimento ve alüminyum tozu gibi hammaddelerden oluşmaktadır.

Teeyer Avantajları

Su akışını kontrol etmek için içi kontrol vanası ve akışmetreyle donatılmıştır. Kumun ağırlığı bant kantarı tarafından ölçülür, su ve kum oranı bilgisayara tarafından otomatik olarak kontrol edilir.

Bilyalı değirmen, gazbeton hammadde hazırlık sürecinin olmazsa olmaz bir parçasıdır. Gazbeton üretim hatllarında, kuru ve yaş olmak üzere iki tür bilyalı değirmen mevcuttur. Yaş türü bilyalı değirmen kumun öğütülmesinde kullanılırken kuru türü kireç taşının öğütülmesinde kullanılır.

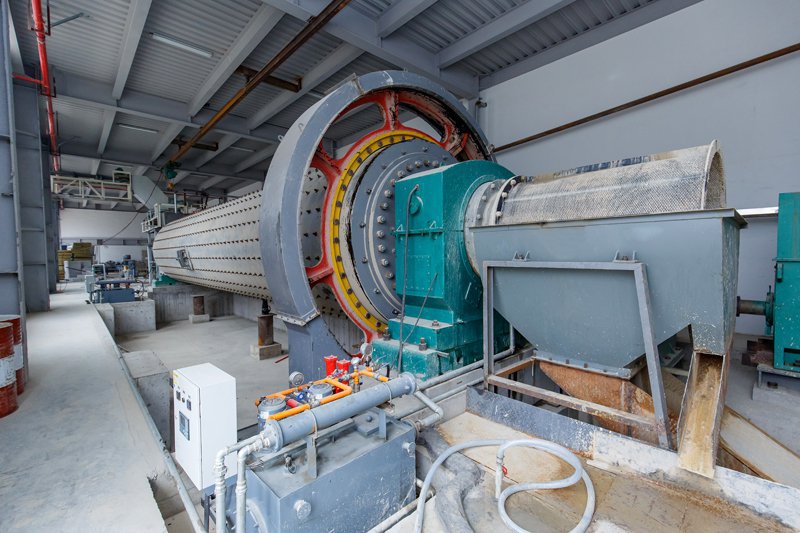

Bilyalı değirnen, besleme bölümü, tahliye bölümü ve dönme bölümünü (dişli redüktör, küçük şanzıman dişlisi, motor, elektrik kontrolü) içeren ana parçalardan oluşur. İçi boş mil, çelik döküm parçalar ve yapılmıştır ve kaplaması değiştirilebilir. Büyük döner dişli, dişli azdırma tarafından döküm çelik parçalarla işlenmiştir. Değirmen iç duvarı aşınmaya dayanıklı astar tabakasıyla kaplanmıştır. Genel olarak, bu bilyalı değirmenler öğütme işlemleri için istikrarlı ve dayanıklıdır.

Çalışma Prensibi
  • Yaş Tip Bilyalı Değirmen

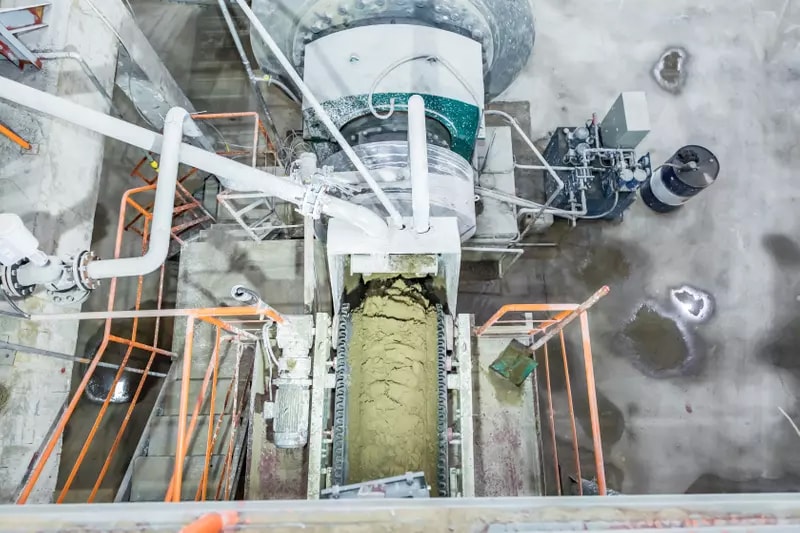

    Kum (yada uçucu kül, alçı taşı) elektromanyetik titreşimli konveyör ve konveyör bant tarafından bilyalı değirmene taşınır. Öğütüldükten sonra, malzeme şlam depolama tankına pompalanır.
  • Kuru Tip Bilyalı Değirmen
    Elektromnayetik vibratör besleme makinesi ve konveyör bant tarafından taşınan kireç taşı çeneli kırıcıya aktarılır. Öğütüldükten sonra, materyal kovalı elevatör tarafından kireç taşı silosuna aktarılır. Ardından öğütülmüş kireç taşı vidalı konveyör boyunca bilyalı değirmene aktarılır. Öğütülmüş materyaller spiral konveyör, vidalı konveyör ve kovalı konveyör tarafından toz depo silosuna taşınır.
Parametreler
Model Dönme Hızı (rpm) Çelik Top (ton) Orijinal Materyal Boyutu (mm) Nihai materyal boyutu (mm) Üretim Kapasitesi (ton/s) Güç (kW) Ağırlık (ton)
φ900×1800 38 1.5 ≤20 0.075-0.89 0.65-2 18.5 3.6
φ900×3000 38 2.7 ≤20 0.075-0.89 1.1-3.5 22 4.6
φ1200×2400 32 3.8 ≤25 0.075-0.6 1.5-4.8 45 12.5
φ1200×3000 32 5 ≤25 0.074-0.4 1.6-5 45 12.8
φ1200×4500 32 7 ≤25 0.074-0.4 1.6-5.8 55 13.8
φ1500×3000 27 8 ≤25 0.074-0.4 2-5 90 17
φ1500×4500 27 14 ≤25 0.074-0.4 3-6 110 21
φ1500×5700 27 15 ≤25 0.074-0.4 3.5-6 132 2407
φ1830×3000 24 11 ≤25 0.074-0.4 4-10 180 28
φ1830×6400 24 23 ≤25 0.074-0.4 6.5-15 210 34
φ1830×7000 24 25 ≤25 0.074-0.4 7.5-17 245 36
φ2200×5500 21 30 ≤25 0.074-0.4 10-22 370 48.5
φ2200×6500 21 30 ≤25 0.074-0.4 14-26 380 52.8
φ2200×7500 21 33 ≤25 0.074-0.4 16-29 475 56
